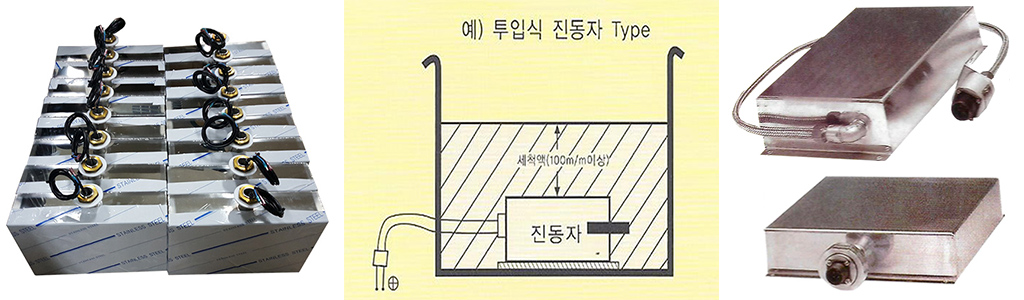

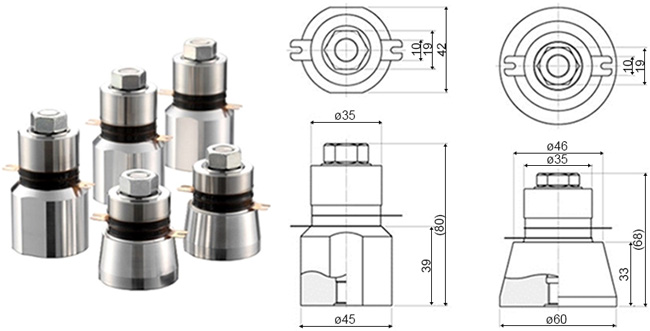

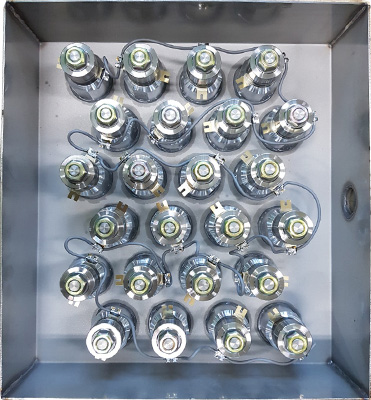

초음파 발생 장치의 진동부는 F,R,T 와 B,L,T 형의 진동소자를 사용하고 있으며 B,L,T 형 소자는 종내의 F,R,T 형 소자의 결점(①접착난이도 ②고열발생시 탈착 ③기계적 강도)을 보강한 소자로서 기계적 내부손실이 적고 전기음향변환 효율이 높으면 저발열 고진폭을 얻을 수 있어 수명 및 출력 효율을 극대화 시킬수 있다.(실용진동속도 : 0.5M/S)
※ 형상이나 크기는 소비자의 요구에 따라 주문제작이 가능합니다.
공진주파수 (RESONANT FREQUENCY)
압전자소자에 교류전압을 가하여 주파수(F)를 변화시키면 압전소자 고유의 진동수와 일치되었을 때 압전소자에는 강한 진동이 생기게 되는데 이때의 주파수를 공진주파수(Fr)라고 한다.
엄밀하게는 압전소자 전극간의 어드미턴스와 임피던스가 영위상일 때 2주파수 중 낮은 쪽을 Fr, 압전소자의 전기적 등가회로에서 직렬회로의 공진주파수를 Fs, Fm으로 표시한다. 즉 압전소자의 Fr, Fs, Fm의 차이가 극히 적을 때이며 압전소자 전극간의 어드미턴스 최대(임피던스 최소)인 주파수를 실용상으로는 Fm을 측정하여 Fr로 한다.
저항 R과 시료에 흐르는 전류가 이렂ㅇ한 상태에서 R(진동자 임피던스)의 조건을 만족시켰을때 전압계"V"의 값은 시료 임피던스에 비례한다. 이때 전압계 "V"이 값은 최소일 때의 주파수가 공진주파수 Fr이고 최대일 경우의 주파수가 반공진 주파수 Fa이다.
